电缆桥架接地线接地保护要求

　　电缆桥架接地线就是直接连接地球的线，也可以称为安全回路线，危险时它就把高压直接转嫁给地球，算是一根生命线。以下是线缆招聘网整理的关于电缆桥架接地线接地保护要求，希望对你有帮助！

　　电缆桥架设备由于绝缘性能不好或使用环境潮湿，会导致其外壳带有一定静电，严重时会发生触电事故。为了避免出现的事故可在电缆桥架的金属面上连接一根电线，将电线的另一端接入大地，一旦电缆发生漏电时接地线会把电带入到大地释放掉。

　　在电缆桥架系统中接地线： 是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。按部颁规定，电缆桥架接地线必须是 4mm2 以上裸铜软线制成。

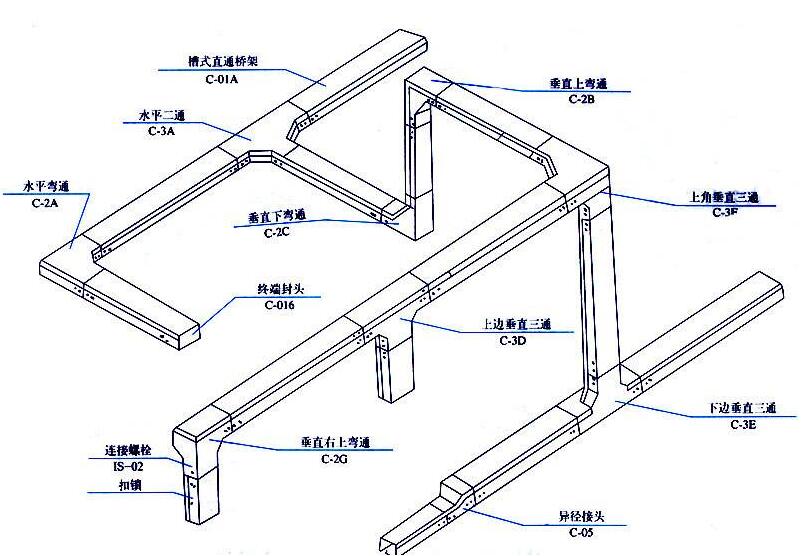

　　当利用电缆桥架系统构成接地干线回路时，应符合下列要求：

　　1：槽式电缆桥架、托盘电缆桥架、梯式电缆桥架端部之间连接处的接触电阻应不大于0.00033Ω。接地孔应清除绝缘涂层。

　　2：在伸缩缝或连续铰连接处应采用编织铜线连接。其截面积应根据工程实际的接地系统，按国家现行有关标准确定。

　　3：沿电缆桥架全长另敷设接地线时，每段(包括非直线段)托盘电缆桥架、梯式电缆桥架最少应有一点与接地线可靠连接。

　　4：接地部位连接处的螺栓应配垫片

　　电缆需要怎么保护

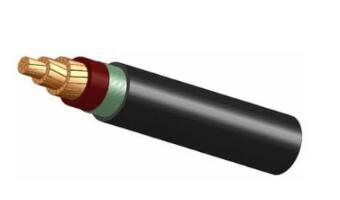

　　电线电缆是施工过程不可缺少的材料，一旦电缆起火，将会引起严重火灾和停电事故，此外，电缆燃烧时产生大量浓烟和毒气，不仅污染环境，而且危及人的生命安全。

　　那么哪些原因会导致电缆起火爆炸?怎样才能有效地预防呢?相信这是很多人都最关心的问题。

　　引起电缆起火爆炸的五大原因

　　绝缘损坏引起短路故障

　　电力电缆的保护铅皮在敷设时被损坏或在运行中电缆绝缘受机械损伤，引起电缆相间或铅皮间的绝缘击穿，产生的电弧使绝缘材料及电缆外保护层材料燃烧起火。

　　电缆长时间过载运行

　　长时间的过载运行，电缆绝缘材料的运行温度超过正常发热的最高允许温度，使电缆的绝缘老化干枯，这种绝缘老化干枯的现象，通常发生在整个电缆线路上。由于电缆绝缘老化干枯，使绝缘材料失去或降低绝缘性能和机械性能，因而容易发生击穿着火燃烧，甚至沿电缆整个长度多处同时发生燃烧起火。

　　中间接头盒绝缘击穿

　　电缆接头盒的中间接头因压接不紧、焊接不牢或接头材料选择不当，运行中接头氧化、发热、流胶;在做电缆中间接头时，灌注在中间接头盒内的绝缘剂质量不符合要求，灌注绝缘剂时，盒内存有气孔及电缆盒密封不良、损坏而漏入潮气，以上因素均能引起绝缘击穿，形成短路，使电缆爆炸起火。

　　电缆头燃烧

　　由于电缆头表面受潮积污，电缆头瓷套管破裂及引出线相间距离过小，导致闪络着火，引起电缆头表层绝缘和引出线绝缘燃烧。

　　外界火源和热源导致电缆火灾

　　如油系统的火灾蔓延，油断路器爆炸火灾的蔓延，锅炉制粉系统或输煤系统煤粉自燃、高温蒸汽管道的烘烤，酸碱的化学腐蚀，电焊火花及其他火种，都可使电缆产生火灾。

　　防止电缆起火爆炸的十大绝招

　　1.保证施工质量，尤其是电缆头的制作质量一定要严格符合规定要求。

　　2.定期进行电缆测试，发现有问题时应立即处理。

　　3.安装火灾报警装置立即发现火情，避免电缆着火。

　　4.电缆沟要保持干燥，防止电缆受潮，造成绝缘下降，引起短路。

　　5.增强电缆运行监视，避免电缆过负荷运转。

　　6.偶然清扫电缆上所积粉尘，防止所积粉尘自燃引起电缆着火。

　　7.增强电缆回路开关及保护的定期校验维护，保证其动作可靠。

　　8.电缆敷设时要保持与热管路有充足距离，控制电缆≥0.5米;动力电缆≥l米;控制电缆与动力电缆应分槽、分层并分开布置，不可能层间重叠放置;对不符合划定的部位，电缆应采取阻燃、隔热措施。

　　9.配备必要的灭火器材和设施。架空电缆着火可用常用的灭火器材进行扑救，但在电缆夹层、竖井、沟道及隧道等处宜装设自动或远控灭火装置，例如1301灭火装置、水喷雾灭火装置等。

　　10.采取防火阻燃措施。

　　电缆的防火阻燃措施有：

　　(a)在电缆表面涂刷防火涂料。

　　(b)用防火包带将电缆需防燃的部位缠包。

　　(c)将电缆穿过墙壁、盘底、竖井的孔洞用耐火材料封堵严密，避免电缆着火时，高温烟气扩散和蔓延造成火灾面扩大。

　　(d)在电缆层间设置耐热隔火板，分段隔墙和防火门防止电缆层间窜燃，扩大火情。

　　(e)将电缆用绝热耐燃材料包扎，当电缆周围着火时，包扎的电缆被绝热耐燃材料与火隔离可免遭烧毁。如果电缆自身着火，因包扎体内缺少氧气可使火自熄，避免火势蔓延到包扎体外。
