电缆的绝缘电阻值与规格型号表大全

　　电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度、环境粉尘的性质以及电缆的使用年限有关。以下是电缆的绝缘电阻值与规格型号表大全，欢迎阅读!

　　一、新电缆绝缘电阻的最低值(非测量相接地)

　　新电缆绝缘电阻的最低值可比照制造厂给出的20℃条件下，每千米长度的绝缘电阻的最低值(按电缆的实际长度、电缆绝缘的实际温度，折算到对应的数值)。如果没有制造厂的数据，下列数值可供参考：

　　聚氯乙烯绝缘聚氯乙烯护套电力电缆，20℃条件下，每千米长度的绝缘电阻最低值为：

　　额定电压1KV，即电压电力电缆，一般不小于40MΩ;

　　额定电压6KV，一般不小于60MΩ。

　　交联聚乙烯绝缘聚氯乙烯护套电力电缆，20℃条件下，每千米长度的绝缘电阻最低值为：

　　额定电压6kV，导体截面16～35mm2，一般不小于1000MΩ;导体截面50～95mm2，一般不小于750MΩ;导体截面120～240mm2，一般不小于500MΩ。额定电压10kV，导体截面16～35mm2，一般不小于2000MΩ;导体截面50～95mm2，一般不小于1500MΩ;导体截面120～240mm2，一般不小于1000MΩ。

　　橡皮电缆，20℃条件下，每千米长度的绝缘电阻最低值为：

　　额定电压6kV，一般不小于50MΩ;

　　额定电压1kV，一般不小于2MΩ。

　　二、运行中电缆的绝缘电阻

　　运行中电缆绝缘电阻自行规定，要求历次试验测得的数据变化不大，例如与历史数据相比，本次测得的绝缘电阻值(换算到同一温度)，不低于原来数值的1/3。此外，一般要求电缆的相间绝缘电阻不平衡系数不大于2～2.5。否则，需要查明原因，必要时，通过进一步试验确认电缆是否可以投入运行。

　　从现场电缆试验情况看，许多单位看重电缆的耐压试验以及耐压试验前后绝缘电阻的变化。GB50150-2006《电气装置安装工程电气设备交接试验标准》 也没有对电缆绝缘电阻的数值做出明确的要求。DL/T 596—1996《电力设备预防性试验规程》电缆绝缘电阻一栏，简单到只有“自行规定”4个字。

　　到目前为止“综合比较”，即与历史数据比较，与同类型电缆比较，与本条电缆的不同相比较，还是现场电气试验人员常用的一个行之有效的方法。

　　为什么要让各使用电缆的单位“自行规定”?我国幅员广阔，气候条件差别很大，加上电缆头的影响，电缆的绝缘电阻数值分散性较大，不便于硬性规定。因此，有的电厂规定：

　　低压动力电缆≥0.5 MΩ(使用500V兆欧表测量)

　　6KV电缆电缆≥50 MΩ(使用2500V兆欧表测量)

　　三、不同长度电缆、温度下测得的绝缘电阻的换算

　　1. 温度换算

　　为了便于比较，通常都把电缆绝缘电阻值换算到同一温度(一般为20℃)。20℃时的电缆绝缘电阻=t℃时的电缆绝缘电阻×温度换算系数

　　温度换算系数如下：s

　　0℃时系数为0.48;5℃时系数为0.57;10℃时系数为0.70;15℃时系数为0.85;20℃时系数为1.0;25℃时系数为1.13;30℃时系数为1.41;35℃时系数为1.66;40℃时系数为1.92。

　　长度换算

　　知道了电缆的实际长度和它的绝缘电阻值，可以经过换算得到其每千米长度的绝缘电阻值。

　　每千米长度的绝缘电阻值=电缆的实际长度(km)×电缆绝缘电阻实测值(MΩ)

　　例如，电缆线路长度为5km，测得的绝缘电阻为0.5MΩ，则有该电缆每千米长度的绝缘电阻值=0.5×5=2.5MΩ

　　需 要提请注意的是，电缆制造厂给出的20℃条件下，电缆每千米长度的绝缘电阻的最低值不是用兆欧表测得的。它是采用比较法，与标准电阻比较得到的。假如，制 造厂电缆试样长10m，20℃时通过比较法得到的绝缘电阻值为20000 MΩ，则厂家给出20℃条件下，该电缆每千米长度的绝缘电阻=20000×0.01=200(MΩ)。

　　由于这个换算公式不具有普遍性，对于不足1千米的电缆，用兆欧表测得的绝缘电阻值，实际并不进行换算，只要它与厂家所给的1千米长度的绝缘电阻值相比，没有显著差别，就认为电缆的绝缘电阻是合格的。

　　良好(合格)的电力电缆的绝缘电阻通常很高，其最低数值可按制造厂规定：新电缆，每一缆芯对外皮的绝缘电阻(20℃时每千米电阻值)，额定电压6KV及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

　　二、电缆的规格型号表大全

　　电缆线规格型号比较多，我相信很多人都记不住电缆线规格型号。那么，今天小编就将电缆线规格型号给大家罗列出来，希望能对大家有帮助。

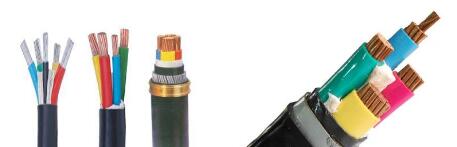

　　电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般大于100米。电线一般是单层绝缘，单芯，100米一卷，无线盘。

　　电缆与电线一般都由芯线、绝缘包皮和保护外皮三个组成部分组成。

　　1、型号、名称：

　　BV--铜芯聚氯乙烯绝缘电缆(电线)

　　BVR--铜芯聚氯乙烯绝缘软电缆(电线)

　　BVV--铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆(电线)

　　BVVB--铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆(电线)

　　BV-105--铜芯耐热105度聚氯乙烯绝缘电线

　　BV-ZR 铜芯阻燃型聚氯乙烯绝缘电线

　　BVR-ZR 铜芯阻燃型聚氯乙烯绝缘软电线

　　BVV-ZR 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套圆型电缆

　　BVVB-ZR 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套平型电缆

　　BV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯绝缘电线

　　BVR-ZR-105 铜芯耐热105℃阻燃型氯乙烯绝缘聚氯乙烯护套圆型软电缆

　　BVV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯护套圆型电缆

　　AV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯绝缘安装电线

　　2、规格表示法的含义

　　规格采用芯数、标称截面和电压等级表示

　　①单芯分支电缆规格表示法：

　　同一回路电缆根数*(1*标称截面)， 0.6/1KV，

　　如：4*(1*185)+1*95 0.6/1KV

　　②多芯绞合型分支电缆规格表示法：

　　同一回路电缆根数*标称截面， 0.6/1KV，

　　如：4**185+1*95 0.6/1KV

　　AVR-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯绝缘安装软电线

　　AV-ZR 铜芯阻燃型聚氯乙烯绝缘安装电线 AV-ZR 铜芯阻燃型聚氯乙烯绝缘安 装软电线RVB--铜芯聚氯乙烯绝缘平型连接软电线

　　RVS--铜芯聚氯乙烯绝缘绞型连接软电线

　　RVV--铜芯聚氯乙烯绝缘聚氯乙烯护套平型连接软电缆(电线)

　　RV-105--铜芯耐热105度聚氯乙烯绝缘连接软电线

　　SYV：实心聚乙烯绝缘射频同轴电缆

　　SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频(射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及有线电视工程

　　SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构：(同轴电缆)单根无氧圆铜线+物理 发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)

　　RVVP屏蔽线：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压300V/300V 2-24芯 用途：仪器、仪表、对讲、监控、控制安装

　　RG：物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混合网(HFC)中传输数据模拟信号

　　KVVP：聚氯乙烯护套编织屏蔽电缆 用途：电器、仪表、配电装置的信号传输、控制、测量

　　RVV护套线(227IEC52/53)聚氯乙烯绝缘软电缆 用途：家用电器、小型电动工具、仪表及动力照明

　　AVVR 聚氯乙烯护套安装用软电缆

　　SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用

　　RV、RVP 聚氯乙烯绝缘电缆

　　RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆

　　BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用

　　RIB 音箱连接线(发烧线)

　　KVV 聚氯乙烯绝缘控制电缆 用途：电器、仪表、配电装置信号传输、控制、测量

　　SFTP 双绞线 传输电话、数据及信息网

　　UL2464 电脑连接线

　　VGA 显示器线

　　SYV 同轴电缆 无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)

　　SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用

　　JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
