如何查找电线电缆断点?

　　电线电缆找断点主要有三种办法：通电电容的方法、电容法和感应法相结合、恒流源和电桥法相结合。下面胜维小编为您详情介绍这三办法：

　　1、通电电容的方法

　　一些电缆厂在这方面的做法通常是用电容的比较法来，查找断线的大概位置。用连续通电的方式来准确的电缆的断线点，这种方式的效率是很低的。一般查找一个断线点要1个半小时左右。这种方法对屏蔽、铠装、护套工序已经完成的阻燃电缆来说，几乎不可能找到断芯，造作不良的话还会使阻燃电缆报废。这种方法现在基本上已经不用了。

　　2、电容法和感应法相结合

　　这种方法是使用于缆芯的断芯，这就要求缆芯外没有包覆金属层且没有挤包护层。在查找的时候先用电容找出电缆断线的大致位置，然后用感应电压法在精确的查找断线点，这种方法是很简单快捷的，也是目前使用最多的一种方法。感应电压法是在电缆的断芯的一端接650V的交流电压，另一端及其它芯子接地，然后用可发以光信号的感应笔进行测试，测试时当感应笔从断芯处滑过时，信号会发生变化，这样可以精确地查找到电缆断线点的。

　　3、恒流源和电桥法相结合

　　这种方法是用于完成的电缆或已包覆金属层的缆芯。使用是查找的方法是先用恒流源将阻燃电缆的断芯处的绝缘烧糊、击穿，然后在用电桥法故障定位仪精确的定位故障点，也是经常使用的一种方法。

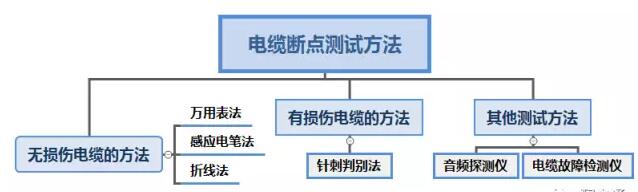

　　当电缆或电缆的内部出现断点故障时，由于外部绝缘皮的包裹，很难直观的判断出断点的确定位置。下面就给大家介绍几种快速判断电线电缆断点的方法：

　　无损伤电缆的方法

　　数字万用表法:

　　首先把具有断点的电缆的一端接在220V火线，另一端使之悬空。调动万用表的档位使之打到交流2V电压挡。然后从故障电缆的火线接入端开始，一只手紧握黑表笔，红表笔沿着故障电缆的绝缘层缓慢滑动。电缆无断点处的电压值大约为0.445V左右。当红表笔移动到某处时，万用表显示的电压值骤降为正常电压的1/10即0.04V时。此时基本可以断定断点处在该位置向前(火线接入端)15cm处。

　　如果屏蔽线的屏蔽层没有损坏，那么该方法不能使用。

　　感应电笔方法：

　　首先排除断点电缆周围的电缆有电源，然后将有断点的电缆接在火线上，然后用感应电笔垂直于电缆缓慢移动，当感应电笔的交流信号消失时，即可判断断点在该检测点处，误差最多不超过10cm。

　　折线法：

　　对于较短的电缆测试断点可以采用折弯的方法，将电缆两端分别接在万用表的红黑表笔两端。从电缆的一端开始来回折弯，如果万用表此时时通时断，那么断点处就在此处。按照此法一直排查到断点为止。

　　有损伤电缆的方法

　　针刺判别法：

　　这种方法是利用电缆的通断来排查电缆的断点所在。将断点电缆上分段插入钢针，然后依次使用万用表测量通断状况。不同处即为断点所在处。但是该方法会破坏绝缘层，很容易在后期的电缆使用中，造成其他的问题。

　　专业仪表检测方法

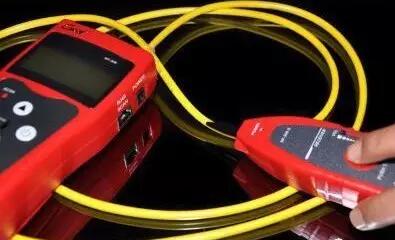

　　另外对于地下电缆故障点的判断，可以通过音频探测仪来判断故障点。

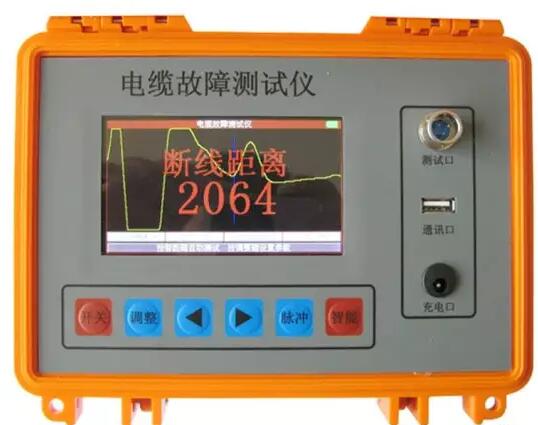

　　对于电缆全长以及短路、断路点的判断，可以使用电缆故障遥测仪。

　　根据实际情况的不同使用不同的方法来判断断点，上述几种方法基本可以确定电缆断点所在。
