电力电缆的分类

　　1 、纸绝缘电缆(1880年)

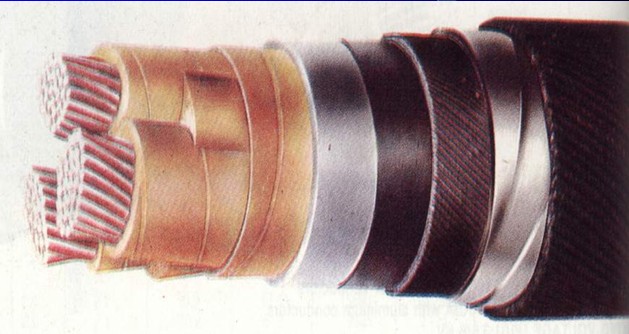

　　1)统包型电缆

　　-统包型电缆在每相导电线芯上包缠称为相绝缘纸的油浸纸绝缘带，在各相线芯绞合成缆的同时，在各相线芯之间的空隙填以纸绳，外面再包缠称为统包纸的油浸纸绝缘带

　　-在统包纸外挤压上铅包作防水密封

　　-根据安装场地的需要在其外部再加上不同的保护层

　　-在15kV及以下的电压等级

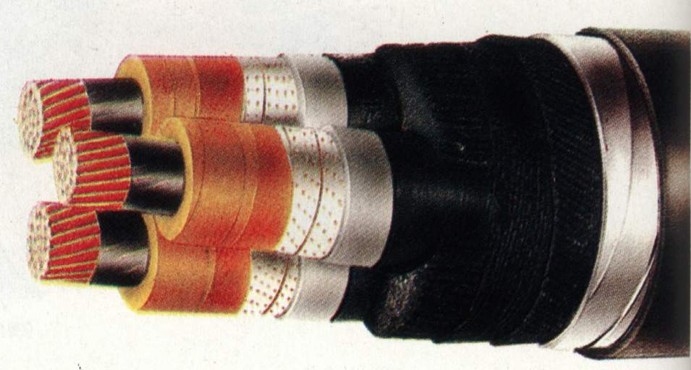

　　2)分相铅包型纸绝缘电缆

　　-每相有一个接地的铅包，电力线完全垂直于绝缘纸

　　-在20kV及35kV采用

　　-致命的缺陷——气隙

　　-注：电压再高时用充油电缆

　　3)充油电缆

　　-特点：在导电线芯中有一油管，利用单独的带有一定压力的油箱向电缆充油并保持一定的压力。

　　-可消除纸绝缘中的气隙，提高工作电场强度。

　　-最高工作电压已发展到1100kV。

　　2、 聚氯乙烯电缆(PVC)(1957年)

　　交联电缆与纸绝缘电缆的比较

　　交联电缆 油纸电缆

　　介电常数 20 ℃ 2.3 3.4

　　介质损耗tgδ20 ℃ 0.0005 0.003

　　体积电阻 Ω.cm 1015 1013

　　最高运行温度 ℃ 90 65

　　允许高差 无 有

　　安装工艺 简单 复杂

　　制造工艺 简单 复杂

　　金属防水层中 低压无 全有

　　3、 交联聚乙烯电缆(XLPE)(1960年)

　　4、 特种电缆

　　5 超导电缆(2000年)
